운영중인 실험실 결로해결

기존 실험실의 결로는 습한 공기가 들어오는 경로, 배관·덕트의 보온 상태, 급배기 균형, 제습 능력을 함께 개선해야 재발을 줄일 수 있습니다.

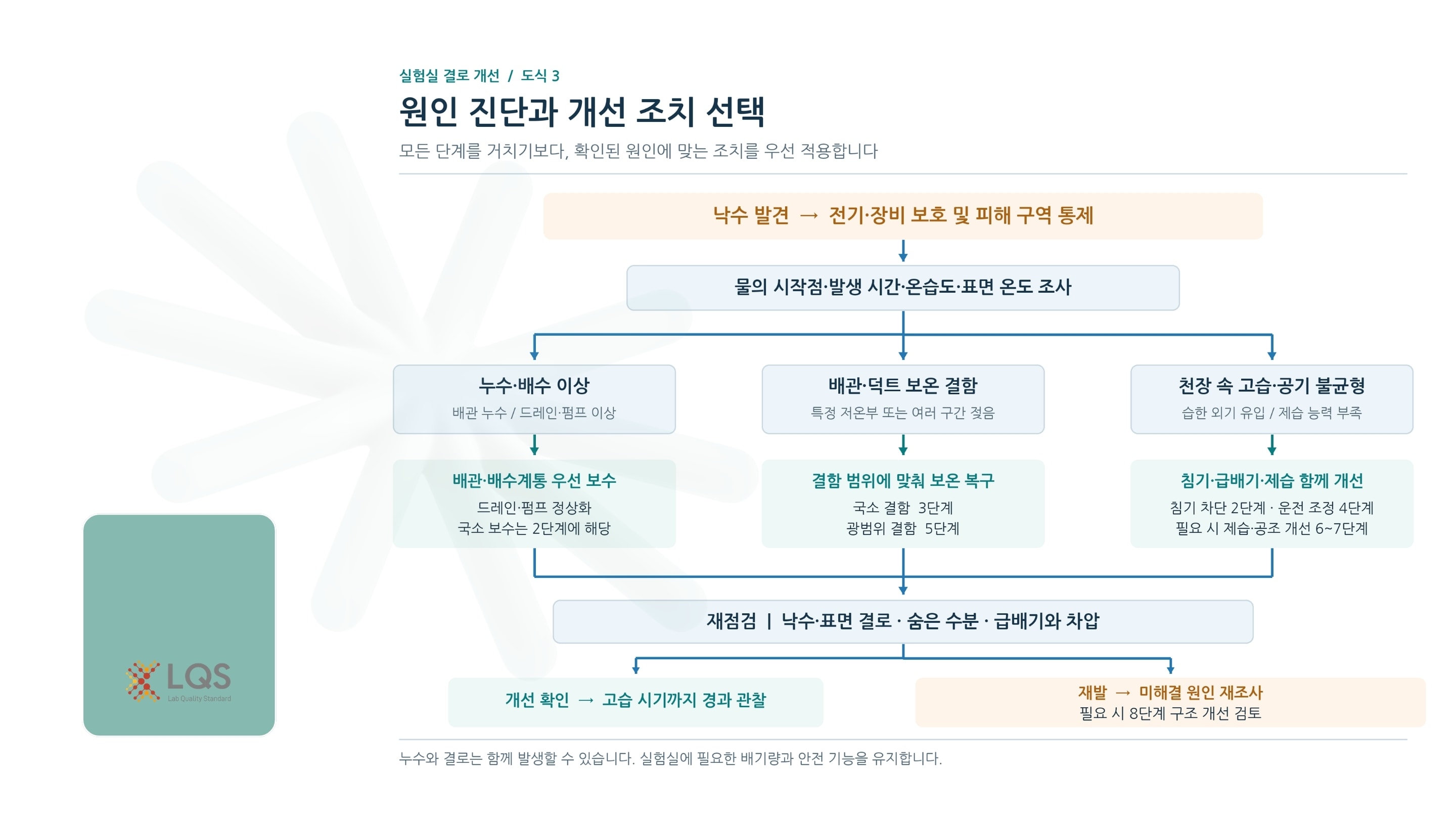

권장 순서는 원인 확인 → 국소 보수 → 보온·방습 복구 → 급배기 조정 → 제습·공조설비 개선입니다.

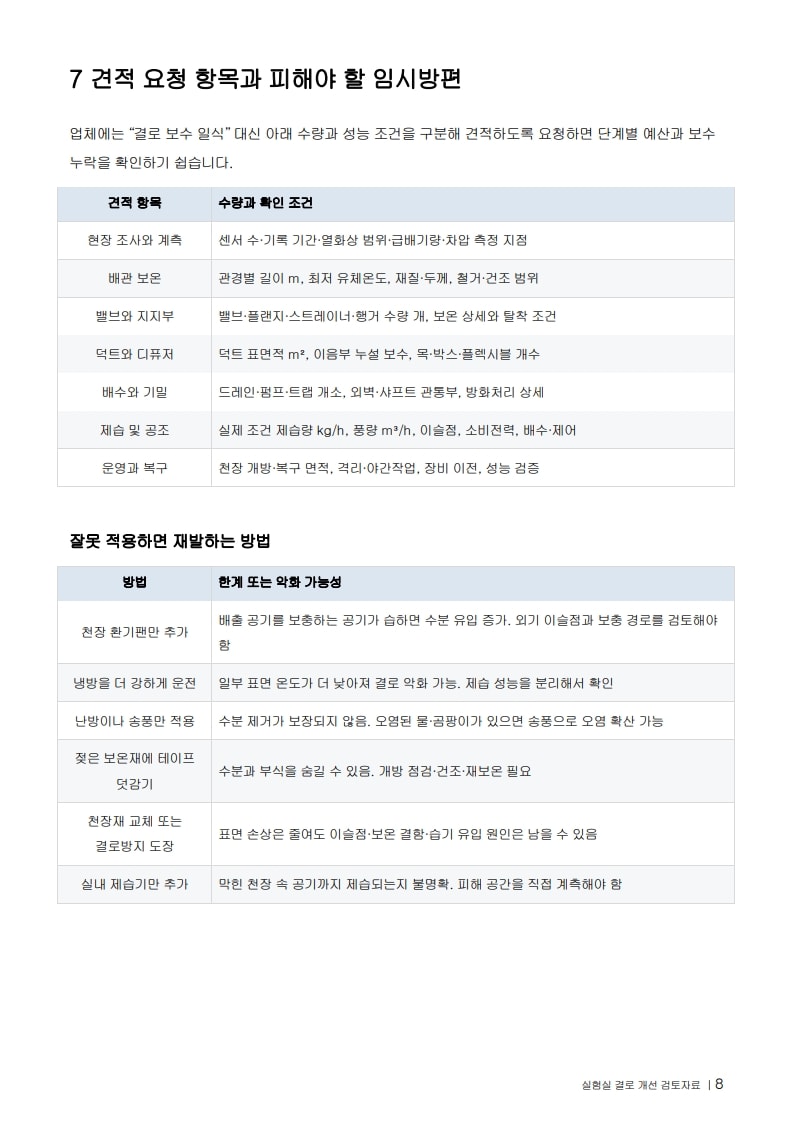

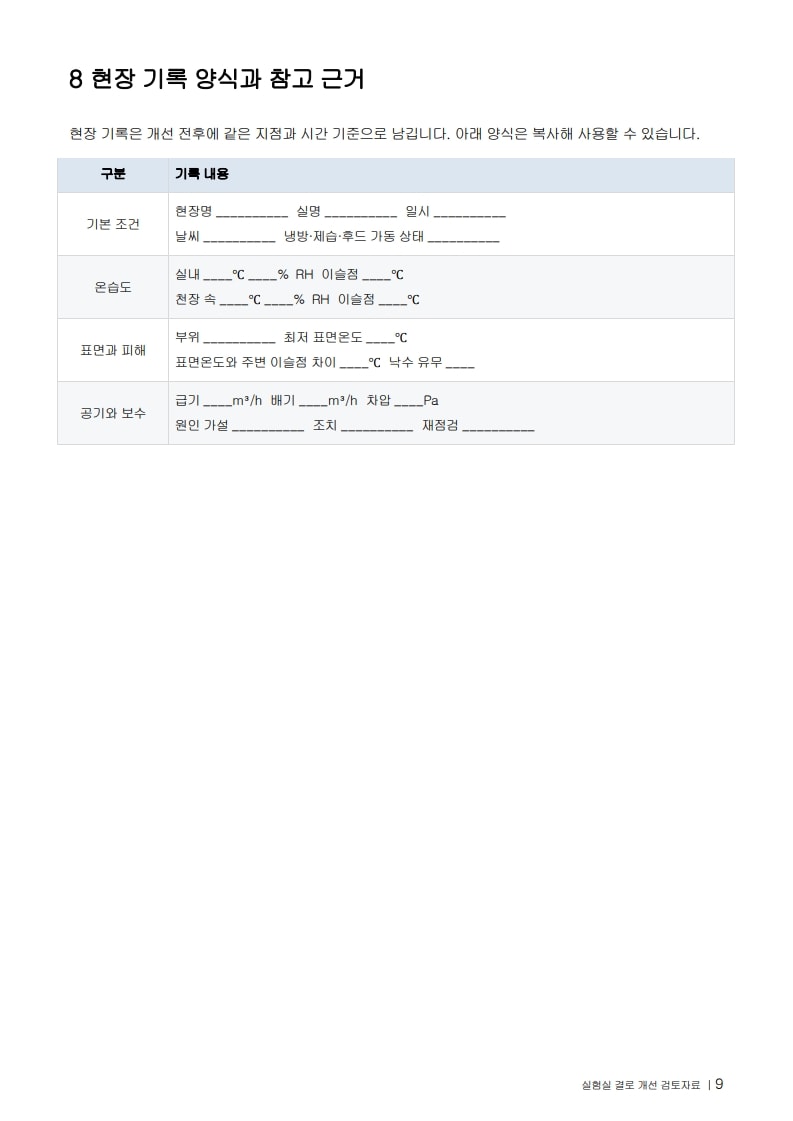

현장에서 활용하시도록 비용 단계별 개선책, 천장 속 배관 시공 방법, 검수 기준, 견적 요청 항목과 현장 기록표를 담은 9페이지 문서도 작성했습니다.

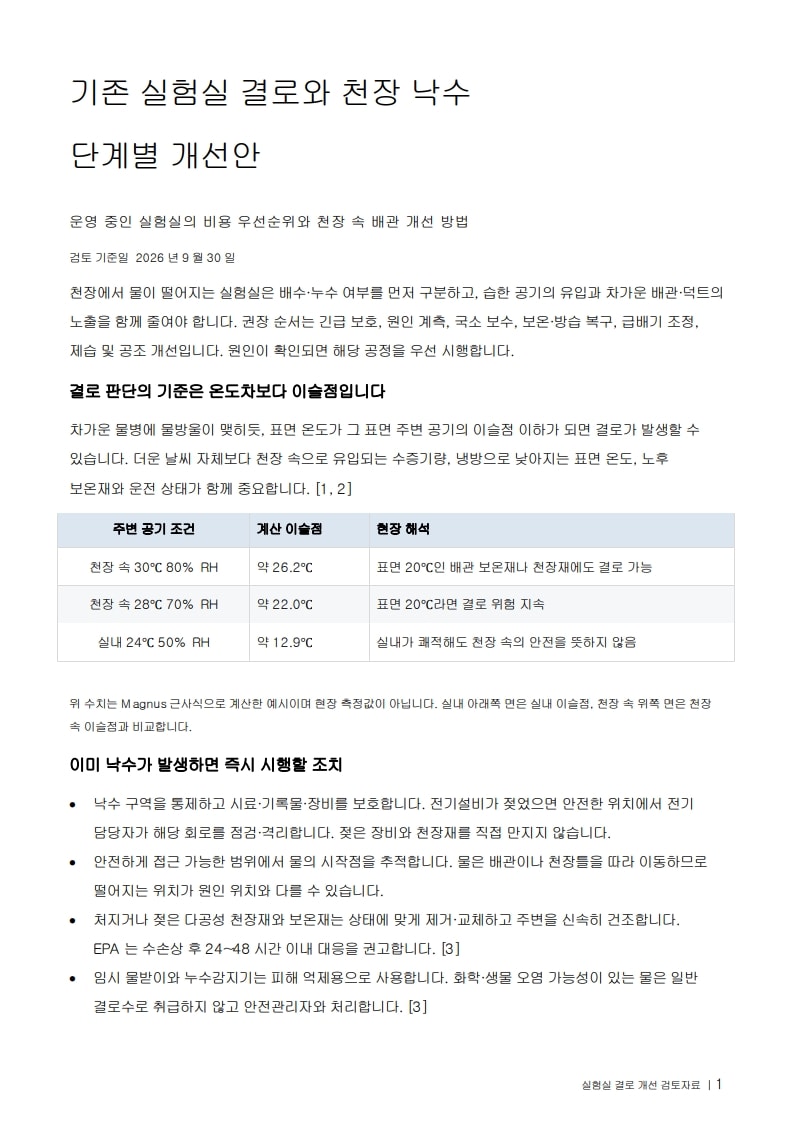

먼저, 이미 천장에서 물이 떨어지는 곳은 피해 방지와 원인 조사를 동시에 진행해야 합니다.
낙수 구역의 시료·장비를 보호하고, 전기설비가 젖었다면 전기 담당자가 안전하게 해당 회로를 점검·격리해야 합니다.
젖어 처진 천장재도 낙하 여부를 확인해야 합니다.
젖은 다공성 천장재·보온재는 상태에 따라 제거·교체하고 주변을 신속히 건조해야 하며, EPA는 수손상 후 24~48시간 이내 대응을 권고합니다.

결로 여부는 실내와 천장 속의 온도 차이만으로 판단하지 않고, 차가운 표면의 온도가 주변 공기의 ‘이슬점’보다 낮은지 확인합니다.

이슬점은 공기 중 수증기가 물로 맺히기 시작하는 온도입니다.


예를 들어 계산상 다음과 같습니다.

결로는 배관·덕트·천장재 등의 표면 온도가 주변 공기의 이슬점 이하로 낮아질 때 발생할 수 있습니다.
이슬점은 공기 중 수증기가 물방울로 맺히기 시작하는 온도를 말합니다.

천장 속 공기가 온도 30℃, 상대습도 80%라면 이슬점은 약 26.2℃입니다.

이 환경에서는 표면 온도가 26.2℃보다 낮은 부분에 물방울이 맺힐 수 있으므로, 표면이 20℃인 배관·덕트·천장재는 결로가 발생하기 쉬운 상태가 됩니다.

천장 속 공기가 온도 28℃, 상대습도 70%로 낮아져도 이슬점은 약 22.0℃입니다.

앞의 조건보다 온도와 습도가 낮지만, 배관이나 덕트의 표면이 20℃라면 여전히 이슬점보다 낮아 결로 위험이 남아 있습니다.

한편, 실내 공기가 온도 24℃, 상대습도 50%라면 이슬점은 약 12.9℃입니다.
이 실내 공기에 닿는 20℃ 표면은 결로가 발생하지 않는 조건입니다.

그러나 같은 온도의 표면이라도 습도가 높은 천장 속 공기에 노출되면 결로가 생길 수 있습니다.

따라서 실내 온습도가 정상이어도 천장 속 온습도와 배관·덕트의 표면 온도는 별도로 측정하고 관리해야 합니다.

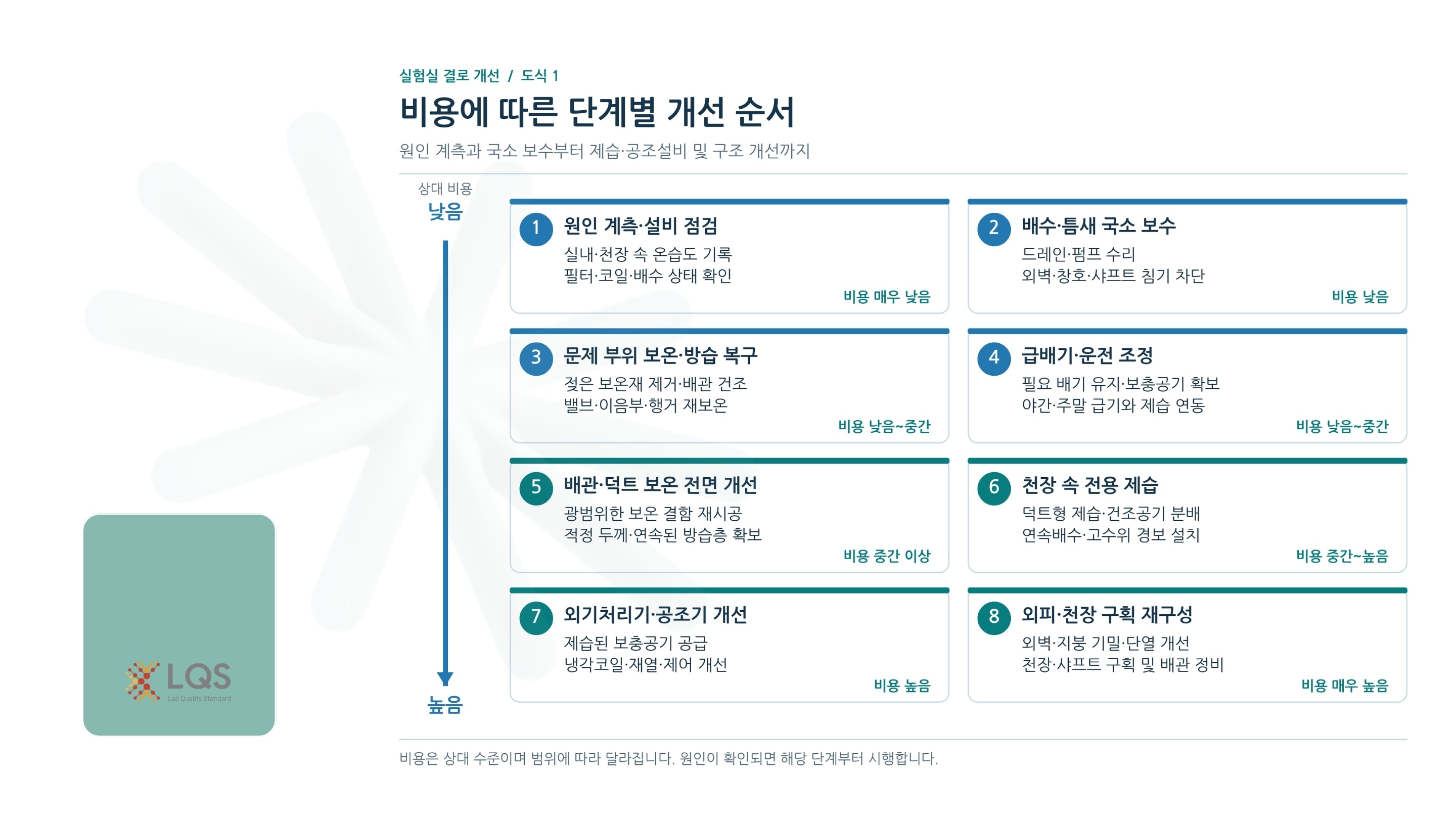

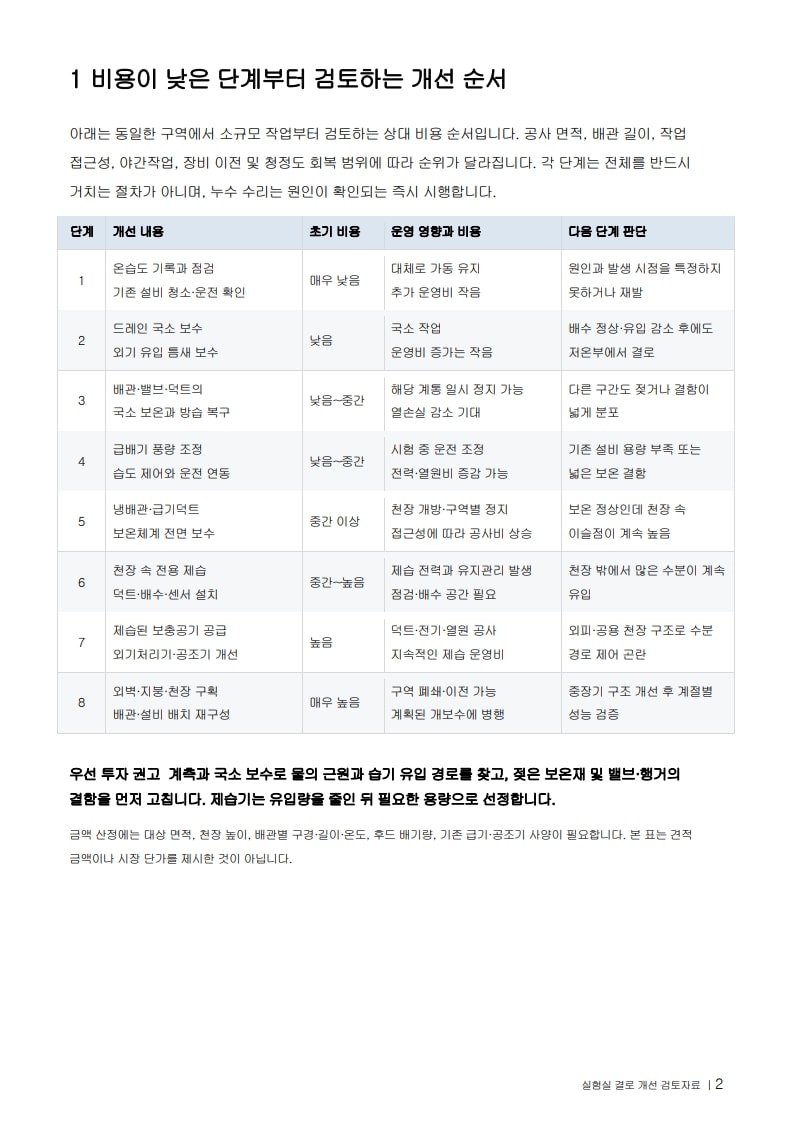

실험실 결로 개선은 원인 확인과 국소 보수부터 시작해, 필요한 경우 제습·공조설비와 건축 구조 개선으로 확대하는 방식으로 진행합니다. 아래 비용 수준은 상대적인 비교이며, 현장 규모와 손상 범위에 따라 달라질 수 있습니다. 원인이 명확하게 확인되면 해당 개선 작업을 우선 시행합니다.

1단계는 원인 계측과 기존 설비 점검입니다. 상대 비용이 매우 낮은 단계로, 실내와 천장 속의 온도·습도를 기록하고 물이 맺히거나 떨어지는 위치와 시간을 확인합니다. 냉방기 필터, 냉각코일, 배수 상태도 함께 점검해 결로 발생 조건과 설비 이상 여부를 파악합니다.

2단계는 배수 및 틈새의 국소 보수입니다. 비교적 적은 비용으로 에어컨 드레인 막힘이나 배수펌프 고장을 수리하고, 외벽·창호 상부·샤프트 등에서 습한 공기가 들어오는 틈새를 보수합니다. 배수가 원활하게 이루어지도록 하고 천장 속으로 유입되는 습기를 줄이는 것이 목적입니다.

3단계는 문제 부위의 보온·방습 복구입니다. 비용은 낮음에서 중간 수준이며, 젖거나 손상된 보온재를 제거한 뒤 배관 표면을 건조하고 다시 보온합니다. 특히 밸브·이음부·행거·디퓨저 주변처럼 보온이 끊기기 쉬운 부분을 보강하고, 수증기가 침투하지 않도록 방습층의 연결 상태를 복구합니다.

4단계는 급배기 풍량과 운전 방식의 조정입니다. 비용은 낮음에서 중간 수준으로, 실험실에 필요한 배기량과 실간 차압을 유지하면서 부족한 보충공기를 확보합니다. 야간이나 주말에도 배기가 계속되는 경우에는 급기와 제습 운전을 함께 조정해, 습한 공기가 유입되거나 천장 속에 습기가 축적되는 상황을 줄입니다.

5단계는 배관·덕트 보온의 전면 개선입니다. 보온 결함이 넓게 분포하거나 여러 위치에서 결로가 반복될 때 적용하며, 비용은 중간 이상입니다. 해당 구역의 천장을 개방해 배관과 덕트의 보온 상태를 확인하고, 운전온도와 주변 온습도에 적합한 두께로 재시공합니다. 이때 보온재뿐 아니라 방습층도 끊김 없이 연결해야 합니다.

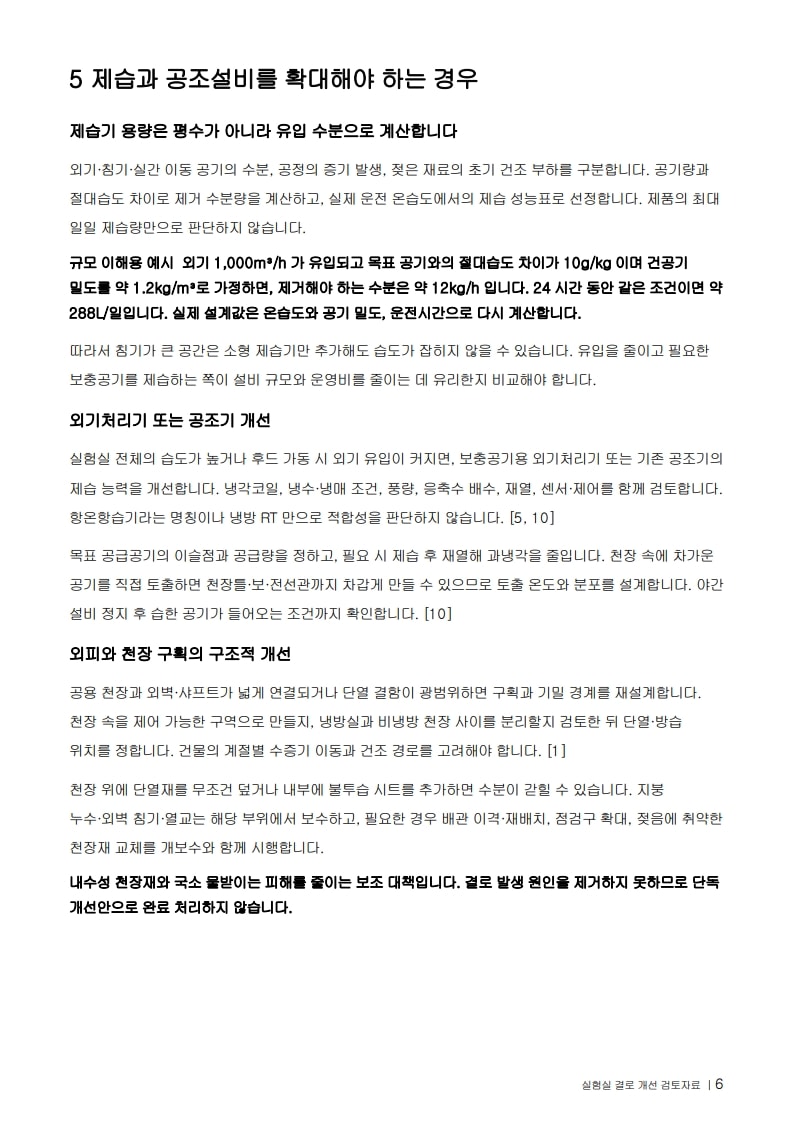

6단계는 천장 속 전용 제습설비 설치입니다. 비용은 중간에서 높은 수준으로, 국소 보수와 보온 개선 후에도 천장 속 습도가 높게 유지되는 경우 검토합니다. 덕트형 제습설비로 습한 공기를 처리하고 건조공기를 필요한 구역에 분배합니다. 안정적인 운영을 위해 연속배수, 고수위 경보, 온습도 센서와 유지보수 공간을 함께 확보합니다.

7단계는 외기처리기와 공조기 개선입니다. 초기 비용이 높은 단계로, 기존 설비의 보충공기 공급량이나 제습 능력이 부족할 때 적용합니다. 후드 배기량에 맞춰 제습된 공기를 공급하도록 설비를 개선하고, 냉각코일·재열·제어 기능을 함께 검토합니다. 이를 통해 필요한 환기를 유지하면서 실험실과 천장 속의 수분 부하를 관리합니다.

8단계는 외벽·지붕·천장 구획의 재구성입니다. 상대 비용이 매우 높은 단계로, 건물 구조나 공용 공간의 연결 때문에 습기 유입을 제어하기 어려운 경우 검토합니다. 공용 천장과 샤프트의 연결 구획을 정비하고, 외벽·지붕의 기밀성과 단열 성능을 개선합니다. 필요하면 배관을 재배치하고 점검 공간을 확보해 결로 재발 방지와 장기적인 유지관리가 가능하도록 개선합니다.

이 순서는 작은 범위의 보수부터 검토하기 위한 실무 제안입니다. 보온 결함이 넓게 퍼진 현장에서는 5단계가, 보충공기가 부족한 현장에서는 7단계가 먼저 필요할 수 있습니다.

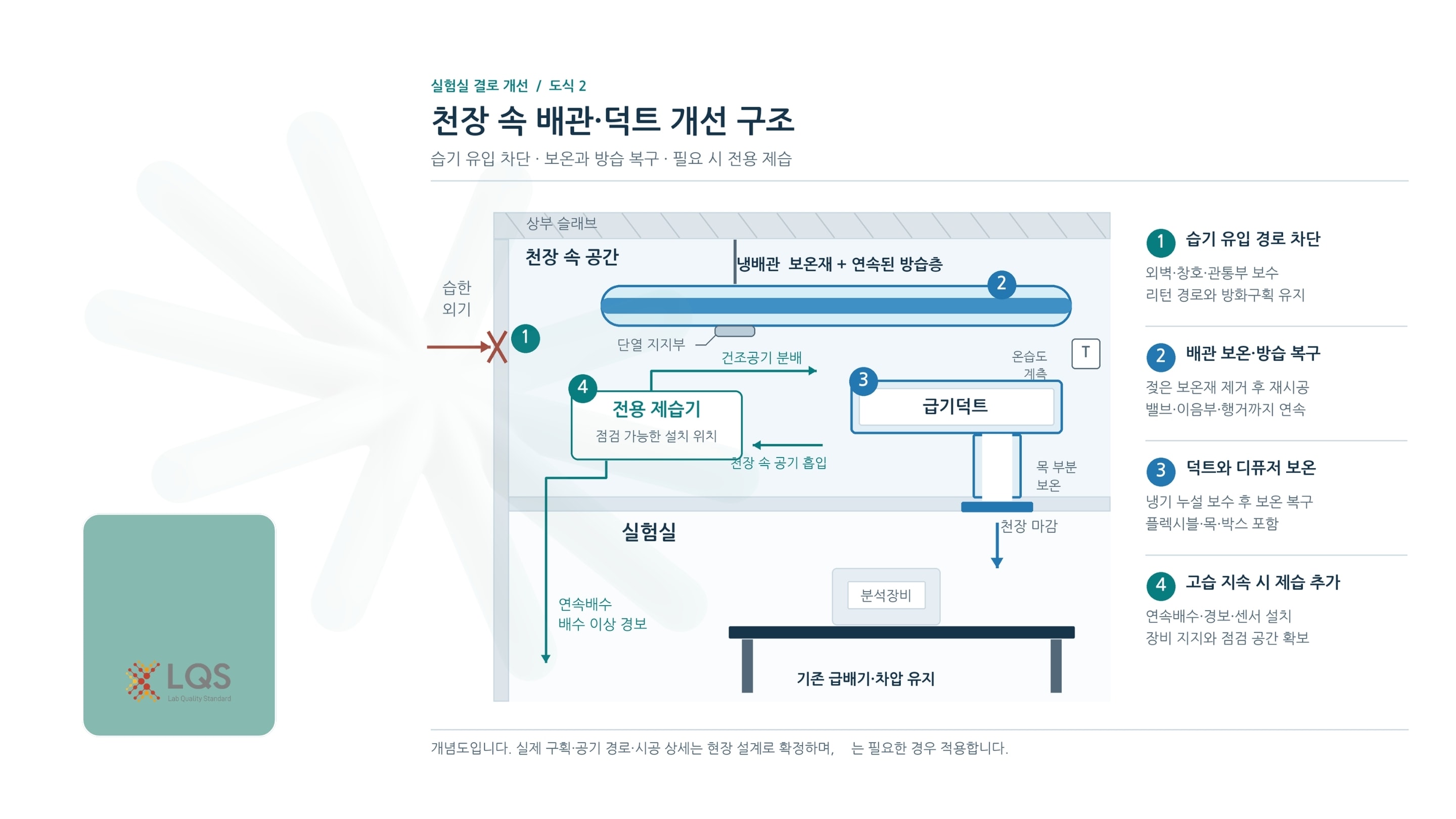

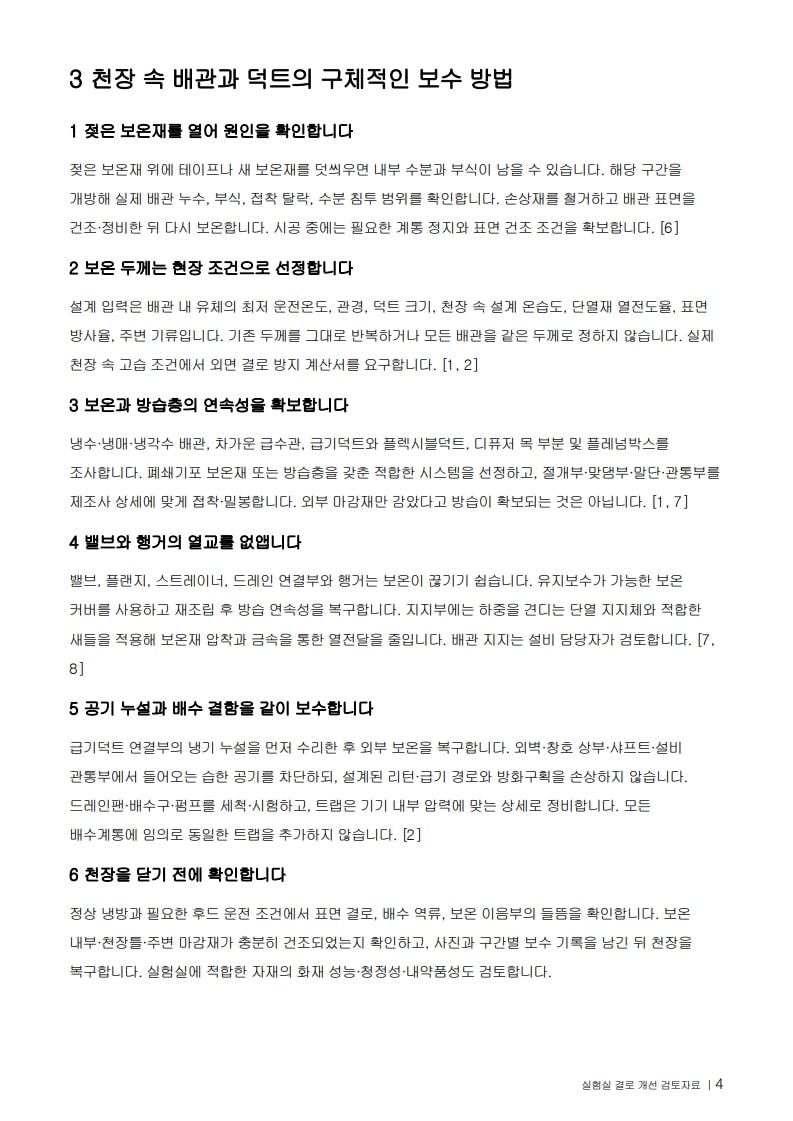

천장 속 배관은 다음 사항을 특히 꼼꼼하게 개선해야 합니다.

1. 젖은 보온재를 열어 내부부터 확인합니다.
  실제 배관 누수인지, 보온재 안으로 수증기가 침투한 것인지 확인하고 부식·손상 범위를 조사합니다. 젖은 보온재 위에 테이프를 덧감으면 내부 수분을 가둘 수 있으므로, 손상재 제거와 배관 건조 후 재시공합니다.

2. 보온 두께와 방습 성능을 함께 확보합니다.
  배관의 최저 운전온도, 관경, 천장 속 온습도에 맞춰 두께를 계산해야 합니다. 특히 절개부·맞댐부·말단의 밀봉이 중요합니다. 냉배관과 차가운 급기덕트는 적정 단열 두께와 수증기 침투를 억제하는 연속된 방습층이 필요합니다.

3. 밸브·플랜지·행거를 별도 항목으로 보수합니다.
  직선 배관을 잘 감아도 밸브나 지지부에서 보온이 끊기면 그곳에 물이 맺힐 수 있습니다. 유지보수 가능한 보온 커버와 적합한 단열 지지체를 적용해, 행거가 보온재를 눌러 두께를 줄이거나 금속을 통해 냉기가 전달되는 문제를 개선합니다.

4. 덕트 연결부와 디퓨저 윗부분도 확인합니다.
  급기덕트·플렉시블덕트의 연결부에서 냉기가 새거나 디퓨저 목 부분의 보온이 끊겼는지 조사합니다. 차가운 급기덕트의 표면 결로는 천장 수손상으로 이어질 수 있습니다.

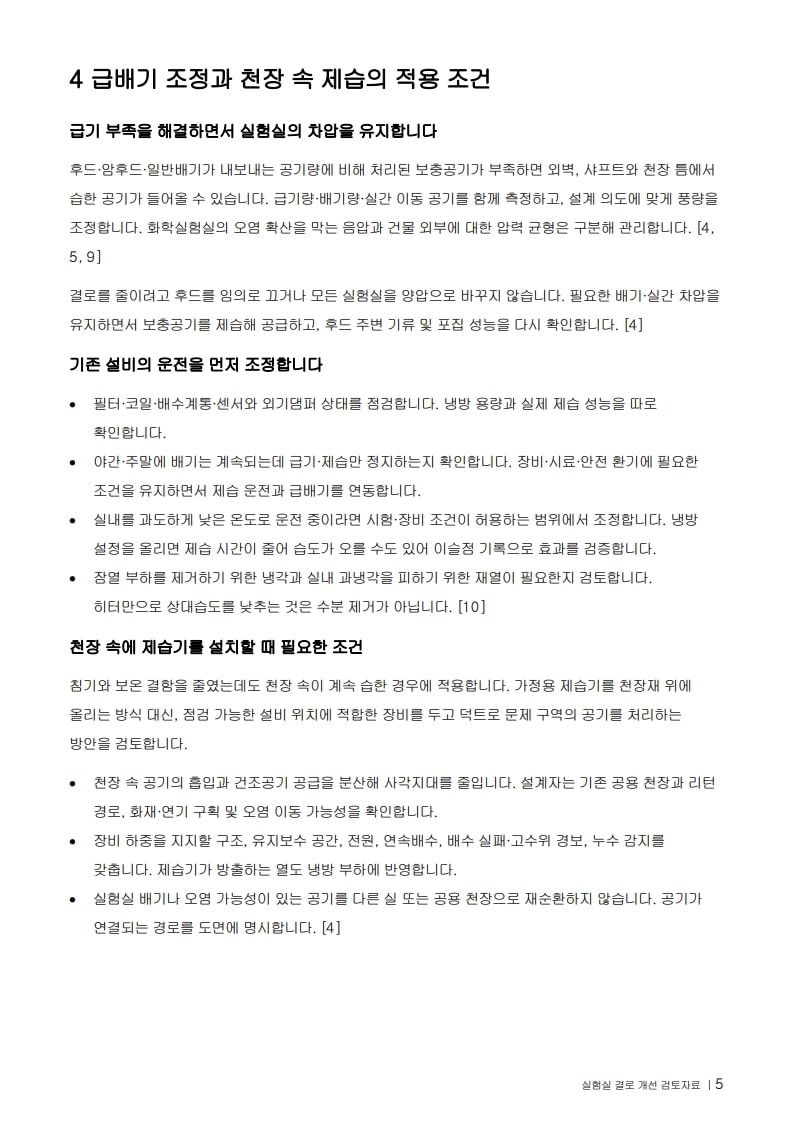

실험실에서는 후드 배기와 보충공기의 균형도 중요합니다. 후드·암후드가 내보내는 공기에 비해 처리된 급기가 부족하면, 외벽이나 천장 틈으로 습한 공기가 들어올 수 있습니다. ASHRAE도 보충공기 부족에 따른 과도한 음압의 증상으로 결로를 설명합니다.

이때는 필요한 후드 배기와 실간 차압을 유지하면서, 제습된 공기를 필요한 양만큼 공급하는 방향으로 조정해야 합니다. 특히 밤에는 배기가 계속되는데 급기·제습만 정지하는지 확인할 필요가 있습니다. 실험실의 압력 관계는 실의 용도와 위험요인에 맞춰 유지해야 합니다.

천장 속 제습설비는 틈새와 보온 결함을 보수했는데도 천장 속 이슬점이 높게 유지될 때 검토하는 것이 좋습니다. 설치할 때는 다음 조건까지 포함해야 합니다.

- 점검 가능한 위치와 장비 하중을 지지할 구조
- 습한 공기 흡입과 건조공기 공급이 골고루 이루어지는 덕트 배치
- 연속배수, 배수 실패·고수위 경보, 누수감지
- 제습기에서 발생하는 열을 처리할 냉방 여유
- 실험실 오염공기가 다른 실이나 공용 천장으로 이동하지 않는 공기 경로

또한 천장 속에 차가운 공기를 직접 불어 넣는 방식은 주의해야 합니다. 천장틀·보·전선관까지 차가워졌다가 야간에 습한 외기가 들어오면 새로운 결로가 생길 수 있습니다. 제습 후 필요한 만큼 재열하고 토출 온도와 분포를 설계하는 이유입니다.

기존 실험실 개선공사를 제안하신다면, 첫 공사 범위는 ‘원인 계측 + 배수·침기 보수 + 취약부 보온 복구’로 묶는 방식을 권합니다. 이후 같은 위치에서 온습도와 표면 온도를 다시 측정해, 남는 원인에 맞춰 제습기나 공조기 개선을 추가하면 됩니다.

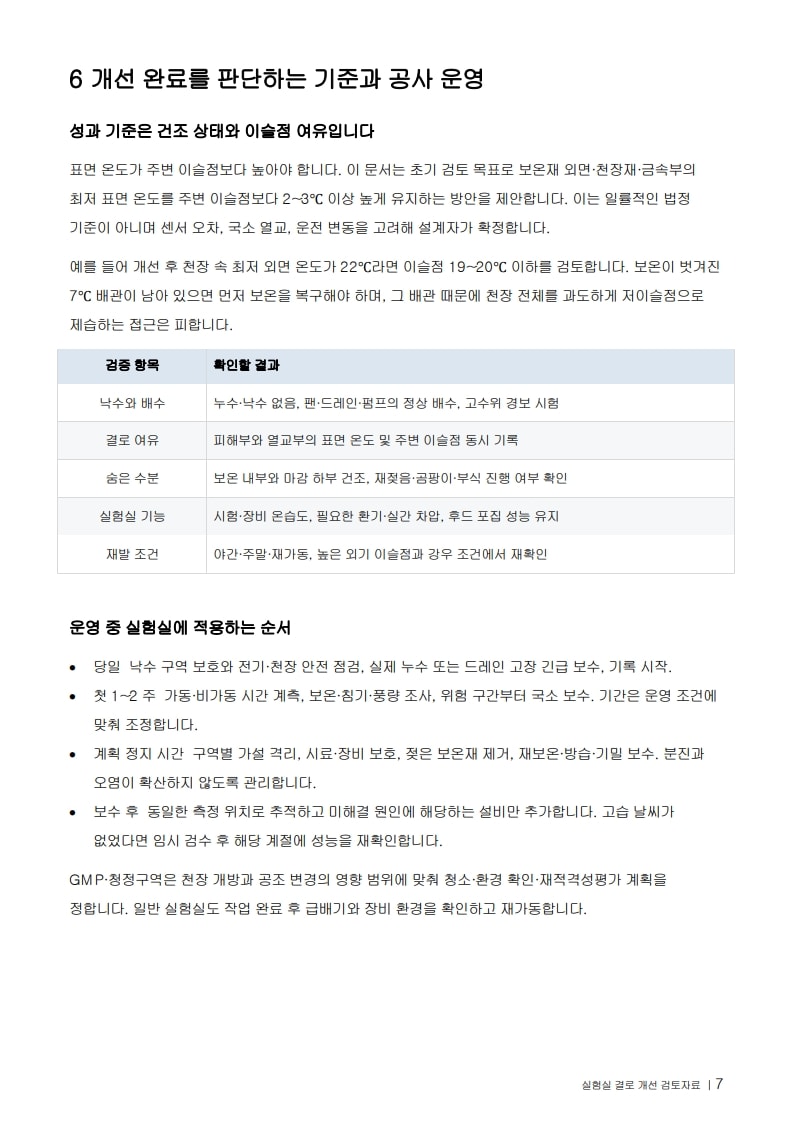

검수에는 낙수 없음, 보온 내부 건조, 정상 배수, 실험실 환기·차압 유지, 고습 날씨와 재가동 시 재발 여부를 포함하세요.
초기 설계 목표로는 표면 온도가 주변 이슬점보다 2~3℃ 이상 높도록 여유를 두는 방안을 검토할 수 있습니다.
이 수치는 법정 공통기준이 아닌 실무 제안이며, 현장 조건과 계측 오차를 반영해 확정해야 합니다.
