기존 실험실의 급기 비용, 어디서부터 줄여야 할까요?

실험실에서 흄후드를 켜면 문이 무거워지고, 문틈에서 바람 소리가 나거나, 복도의 공기가 실험실 안으로 강하게 들어오는 경우가 있습니다.

여름에는 에어컨을 켜도 눅눅하고, 겨울에는 출입문 주변이 유난히 춥게 느껴지기도 합니다.

이런 상황에서는 “급기팬을 하나 더 설치해야 하나?”라는 생각부터 하기 쉽습니다.

하지만 문이 무겁거나 실내가 불편하다는 증상만으로 필요한 공사 규모를 정할 수는 없습니다.

기존 급기가 제대로 나오지 않는 것인지, 배기가 필요한 양보다 많은 것인지, 공기가 들어올 통로가 부족한 것인지부터 구분해야 합니다.

비용을 줄이는 출발점은 ‘어떤 장비를 살 것인가’보다 ‘공기가 어디서 들어와 어디로 나가는가’를 확인하는 데 있습니다.

아래 내용은 기존 일반 분석·화학실험실의 개선안을 검토할 때 활용할 수 있는 접근 방법입니다.

청정실이나 생물안전시설처럼 특별한 압력·청정도 조건이 있는 공간은 해당 조건에 맞춰 따로 검토해야 합니다.

1. 장비 설치보다 ‘현재 상태 확인’부터 요청하세요.

실험실 담당자가 먼저 준비하면 좋은 자료는 복잡하지 않습니다.

흄후드와 장비 배기가 몇 개 있는지, 어떤 설비를 동시에 사용하는지, 건물 공조가 몇 시에 켜지고 꺼지는지, 문제가 어느 시간대에 심해지는지를 간단히 적어두면 됩니다.

예를 들어 다음과 같은 기록이 도움이 됩니다.

“오전에는 흄후드1대 사용일때, 문제가 없는데 오후에 흄후드 세 대를 함께 사용하면 문이 무거워집니다.

이 정도만 알아도 업체는 최대 동시 사용 시의 풍량 부족등을 조사할 수 있습니다.

현장에서는 급기구별 풍량, 흄후드·장비별 배기량, 실험실과 복도의 압력 차를 함께 측정해야 합니다.

평소 운전 상태뿐 아니라 실제로 발생할 수 있는 최대 동시 사용 상태와 야간 운전 상태도 확인하는 것이 좋습니다.

측정 당시 문과 창문의 상태, 흄후드 창의 개방 높이도 기록해야 결과를 비교할 수 있습니다.

업체에는 이렇게 요청할 수 있습니다.

“현재 급기·배기 풍량과 실간 압력을 운전 조건별로 측정하고, 설계값 또는 필요한 성능과 비교해 주세요.

보수만으로 해결할 수 있는 부분과 추가 공사가 필요한 부분을 나누어 제안해 주세요.”

실험실 환기 개선은 현재 성능과 필요한 성능을 비교해 공사 범위를 정하는 방식이 바람직합니다.

2. 급기팬이 부족한 것인지, 기존 공기 길이 막힌 것인지 구분해야 합니다.

팬은 정상적으로 돌아가는데 실험실에 도착하는 공기가 적을 수 있습니다.

필터가 오염됐거나, 풍량 조절용 댐퍼가 과도하게 닫혀 있거나, 천장 공사 중 덕트가 눌리거나 빠졌을 수 있습니다.

팬 벨트가 느슨해지거나 제어 설정이 바뀌어 원래 성능을 내지 못하는 경우도 점검 대상입니다.

이런 문제라면 필터 교체, 연결부 보수, 댐퍼 조정과 풍량 재조정이 먼저입니다.

새 팬을 설치해도 막힌 통로나 잘못된 설정이 남아 있으면 기대한 만큼 공기가 들어오지 않을 수 있습니다.

다만 풍량을 늘리려고 필터를 빼거나 낮은 성능의 필터로 임의 변경해서는 안 됩니다.

필요한 여과 성능은 유지하면서 막힘과 압력 손실을 줄이는 방향으로 접근해야 합니다.

보수 후에는 반드시 다시 측정해야 합니다. “청소했습니다”보다 “보수 전에는 얼마였고, 보수 후에는 얼마로 회복됐습니다”라는 결과가 있어야 다음 공사의 필요성을 판단할 수 있습니다.

우선 불필요한 증설을 피하고, 이후 필요한 풍량에 맞춰 운전을 조정하는 것이 비용 절감으로 이어집니다.

3. 복도 공기를 이용하려면, ‘시원한 복도’가 아니라 ‘공급 여력이 있는 복도’여야 합니다.

실험실 옆 복도가 냉난방되고 있다면 그 공기를 활용하고 싶을 수 있습니다.

조건이 맞으면 복도와 실험실 사이에 전이그릴을 설치하거나 짧은 공기 이동용 덕트를 연결할 수 있습니다.

전이그릴은 두 공간 사이로 공기가 지나가도록 만든 통풍구입니다.

이 방식이 성립하려면 먼저 복도에 들어오는 공기의 양과 나가는 경로를 확인해야 합니다.

복도에 에어컨만 있고 외기 공급은 거의 없다면, 복도가 시원하더라도 실험실 배기를 보충할 여유가 있다고 볼 수 없습니다.

예를 들어 보겠습니다.

다음 수치는 원리를 설명하기 위한 가정이며 설계 기준은 아닙니다.

다른 환기·환류 경로가 없는 실험실에서 기계 급기가 시간당 1,500㎥이고 배기가 2,000㎥라면, 정상상태에서 차이인 500㎥는 주변 통로나 틈을 통해 들어와야 합니다.

이때 복도에서 그 공기를 공급할 수 있다면 통로를 계획할 수 있습니다.

그러나 복도에도 여유가 없다면 그릴을 달아도 공기 부족을 다른 공간으로 옮기는 결과가 됩니다.

이 차이를 모두 별도 급기팬으로 채워야 한다는 뜻도 아닙니다.

오염 확산을 막기 위해 복도에서 실험실로 공기가 흐르도록 계획하는 경우에는, 의도한 전이공기량과 압력 관계를 함께 정해야 합니다.

실무에서는 다음 내용을 확인하면 됩니다.

복도의 외기 공급량과 건물 전체 공기 수지에 여유가 있는가?

실험실 배기가 필요한 시간 동안 복도 공조도 운전하는가?

실험실로 공기를 보내도 복도와 인접 실의 환기·압력 조건이 유지되는가?

공기 이동 통로를 설치할 벽체의 방화·차음·보안 조건에 문제가 없는가?

벽체나 방화문을 임의로 뚫는 방식으로 진행해서는 안 됩니다.

필요한 방화 성능을 유지할 수 있는 상세를 먼저 검토해야 합니다.

4. 댐퍼는 ‘이름’보다 실제로 열리는 조건을 확인하세요.

“릴리프댐퍼 하나 달면 되지 않을까요?”라는 질문에서 가장 중요한 것은 제품 명칭보다 어느 방향으로, 어느 정도의 압력 차에서, 얼마의 공기를 통과시키는가입니다.

릴리프댐퍼는 압력 차에 따라 열려 압력을 완화하는 장치이며, 일반 건물에서는 과도한 양압을 해소하기 위해 공기를 밖으로 내보내는 용도로 많이 사용합니다.

실험실 보충공기용으로 검토한다면 설치 방향과 개방 압력이 그 용도에 맞아야 합니다.

실험실과 복도 사이의 압력 차가 작으면 날개가 충분히 열리지 않을 수도 있습니다.

설치 방향이 잘못되면 의도한 방향으로 작동하지 않을 수 있습니다.

따라서 단순히 가로·세로 크기만 보고 선정해서는 안 됩니다.

여기서 알아둘 표현이 ‘유효 개구면적’입니다.

그릴의 겉면 전체가 공기가 통하는 면적은 아닙니다.

날개와 프레임이 차지하는 부분을 제외한 실제 통과 면적을 봐야 합니다.

같은 크기의 제품이라도 공기가 통과할 때의 저항은 다를 수 있습니다.

업체에는 다음과 같이 요청하면 구체적인 답을 받기 쉽습니다.

“복도에서 실험실로 필요한 공기량을 보내려고 합니다. 현장에서 유지할 압력 차를 기준으로, 그릴이나 댐퍼의 통과 풍량과 압력 손실 자료를 제시해 주세요.

댐퍼라면 열리기 시작하는 압력과 설치 방향도 확인해 주세요.”

단순한 통로만 필요하면 전이그릴을 검토할 수 있습니다.

역류 억제가 필요하면 적합한 역류방지 기능을, 운전 시간에 따라 열고 닫아야 한다면 전동댐퍼를 검토합니다.

다만 전동댐퍼가 있다고 자동으로 풍량이나 실간 압력이 일정해지는 것은 아닙니다.

무엇을 감지하고 어떻게 제어하는지가 함께 정해져야 합니다.

5. 기존 덕트를 활용할 때는, 공기뿐 아니라 공사 경로도 확인하세요.

기존 급기 덕트가 실험실 가까이에 지나간다면 짧은 분기 덕트와 급기구를 추가하는 방안이 가능합니다.

현장에서는 팬 가격 외에도 천장 철거·복구, 벽체 관통, 전기 배선, 작업 공간 확보에 비용이 들어갑니다.

따라서 기존 통로를 활용하고 공사 길이를 줄이면 비용을 낮출 여지가 있습니다.

하지만 “가까운 덕트에서 따오면 된다”는 판단만으로 시공하면 안 됩니다. 기존 팬의 여유, 외기 공급 능력, 냉난방 처리 능력, 운전 시간을 확인해야 합니다.

특히 기존 공조기가 정지하는 야간에 실험실 배기가 계속 필요하다면 그 분기 덕트만으로는 해결되지 않습니다.

분기 후에는 기존 방들의 풍량도 다시 확인해야 합니다.

새로 연결한 실험실은 좋아졌지만 원래 사용하던 방의 공기가 부족해질 수 있기 때문입니다.

견적에는 분기 덕트 설치비와 기존 계통의 풍량 재조정 비용을 함께 포함시키는 것이 좋습니다.

6. 배기 운전을 정리하면 보충해야 할 공기와 운전비도 줄일 수 있습니다.

설비를 추가하기 전에, 계속 켜져 있는 배기 중 실제로 조정 가능한 부분이 있는지 살펴볼 필요가 있습니다.

다만 “지금 사용하지 않는다”와 “배기를 꺼도 된다”는 같은 뜻이 아닙니다.

흄후드 안에 시약이나 폐액이 남아 있거나 장비에서 계속 가스가 발생한다면 비작업 시간에도 배기가 필요할 수 있습니다.

실험실 담당자는 각 배기에 대해 용도와 사용 시간을 정리하고, 시설·안전 담당자와 함께 상시 운전이 필요한지 판단하면 됩니다.

완전히 사용을 중단한 설비라면 잔류물과 연결 계통까지 확인한 뒤 정식으로 정지·폐쇄하는 방안을 검토할 수 있습니다.

흄후드 창을 닫는 습관도 설비 방식에 따라 효과가 다릅니다.

가변풍량 방식은 창을 닫으면 배기량이 줄어들도록 제어할 수 있지만, 정풍량 방식은 창을 닫아도 배기량이 그대로일 수 있습니다.

따라서 창을 닫는 것만으로 모든 실험실의 급기 비용이 줄어든다고 설명하면 정확하지 않습니다.

팬 속도나 배기량을 변경할 때는 해당 흄후드뿐 아니라 같은 팬에 연결된 다른 장비의 성능도 확인해야 합니다.

필요한 포집 성능, 최소 환기 조건과 배출 조건을 유지하는 범위에서 조정해야 합니다.

7. 소형 급기팬을 추가할 때는 ‘표시 풍량’과 ‘설치 후 풍량’을 구분하세요.

기존 설비를 정비하고 주변 공기를 활용해도 부족하다면, 그때 부족분에 맞춰 급기팬을 추가합니다.

이때 “시간당 1,000㎥ 제품이면 충분하겠지”처럼 표시 풍량만으로 선정하면 안 됩니다. 팬에 필터와 덕트, 그릴이 연결되면 공기를 밀어 넣는 데 저항이 생깁니다. 실제 공급량은 그 저항을 받는 운전점에서 확인해야 합니다.

업체에는 다음과 같이 요청하세요.

“필터·덕트·급기구의 저항을 포함했을 때 필요한 풍량이 나오는 팬을 선정해 주세요. 필터가 사용 중 오염되는 조건도 반영하고, 설치 후 급기구에서 실제 풍량을 측정해 주세요.”

덕트 길이와 굴곡, 필터와 댐퍼 등의 저항은 팬 선정에 직접 영향을 줍니다.

공사 경로를 짧고 단순하게 만들면 덕트 공사비와 압력 손실을 줄일 수 있습니다.

반대로 덕트를 지나치게 작게 하면 소음과 저항이 커질 수 있어 자재비만 보고 결정하기 어렵습니다.

또한 외기를 그대로 넣는 팬은 공기를 운반할 뿐, 그 공기의 열과 습기를 없애지는 않습니다. 여름철 습기와 겨울철 찬 공기를 기존 냉난방설비가 감당할 수 있는지 확인해야 합니다.

흡입구는 실험실 배출 공기를 다시 빨아들이지 않는 위치에 두고, 실내 급기 바람은 흄후드의 포집을 방해하지 않도록 계획해야 합니다.

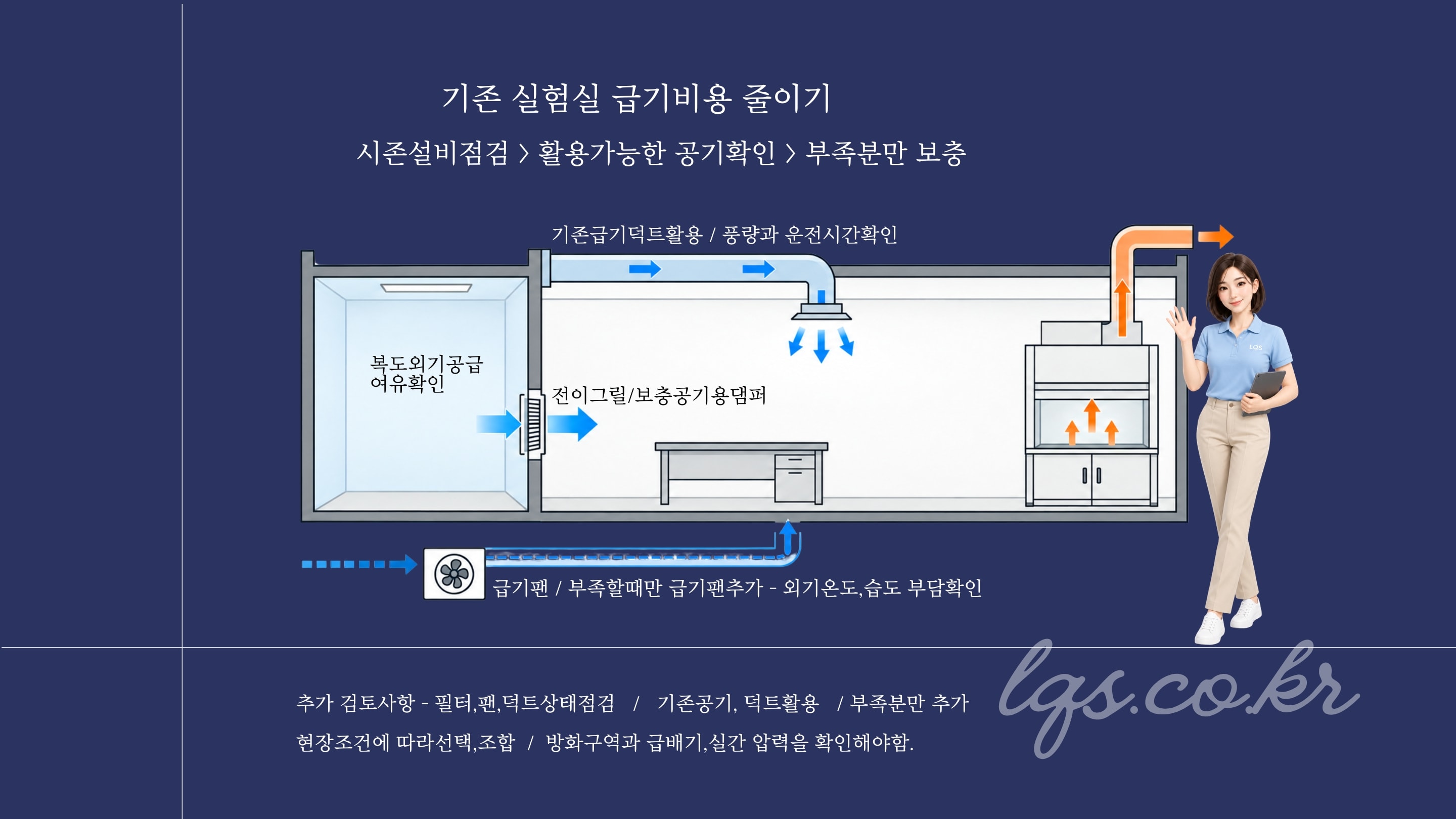

8. 견적은 같은 목표 성능을 기준으로 비교해야 합니다.

실무에서는 업체에 다음 세 가지 안을 요청하면 비교가 명확해집니다.

첫 번째는 기존 설비 보수안입니다. 필터·팬·댐퍼·덕트의 문제를 해결하고 풍량을 다시 맞췄을 때 어디까지 개선되는지 확인합니다.

두 번째는 기존 공기 활용안입니다. 복도 전이공기나 기존 급기 덕트 분기를 활용할 수 있는지 검토합니다. 이때 공급원에 필요한 여유가 있는지와 인접 공간에 미치는 영향을 포함해야 합니다.

세 번째는 부족분 보충안입니다. 앞의 조치 이후에도 남는 부족량을 추가 설비로 해결합니다.

세 안 모두 목표 급기·배기량, 운전 시간, 필요한 실간 압력 관계와 성능 확인 방법을 같은 조건으로 제시받아야 합니다.

목표가 다르면 금액만 나란히 놓아도 제대로 비교할 수 없습니다.

견적에서 빠지기 쉬운 항목도 있습니다.

천장 복구, 전원 공사, 제어 연동, 방화구획 관통부 처리, 필터 교체 공간, 소음 대책, 시공 후 측정 비용입니다.

처음부터 포함 여부를 표시해 두면 공사 중 추가 비용을 줄이는 데 도움이 됩니다.

운영비를 비교할 때는 팬의 전력뿐 아니라 외기를 더 들여오면서 늘어나는 냉난방 비용, 필터 교체비와 운전 시간도 함께 봐야 합니다.

특히 실험실 한 곳의 야간 운전을 위해 건물 전체 공조를 가동해야 한다면, 기존 설비를 이용하는 방안이 운영비까지 가장 저렴하다고 단정할 수 없습니다.

공사는 ‘설치 완료’보다 ‘성능 확인’까지 끝나야 합니다.

작업이 끝났을 때 문이 가벼워졌다는 느낌만으로 판단하지 마세요.

약속한 운전 조건에서 실제 급기량과 배기량이 확보되는지, 복도와 실험실 사이의 공기 흐름이 적절한지, 흄후드 성능에 문제가 없는지 확인해야 합니다.

측정 결과에는 측정일, 가동한 장비, 문·창문 상태, 흄후드 창 높이, 측정값과 조정 내용을 남겨두는 것이 좋습니다.

이후 장비가 추가되거나 문제가 재발했을 때 비교 기준이 됩니다.

업체에 문의 할때는?

“기존 실험실의 급기 부족을 최소한의 공사로 개선하고 싶습니다.

먼저 운전 조건별 급기·배기 풍량과 실간 압력을 측정한 뒤, 기존 설비 보수, 복도 공기 활용 또는 덕트 분기, 부족분 급기 추가를 비교해 주세요.

각 안에는 적용 조건, 예상 성능, 공사 범위, 유지관리 비용과 시공 후 성능 확인을 포함해 주시기 바랍니다.”
