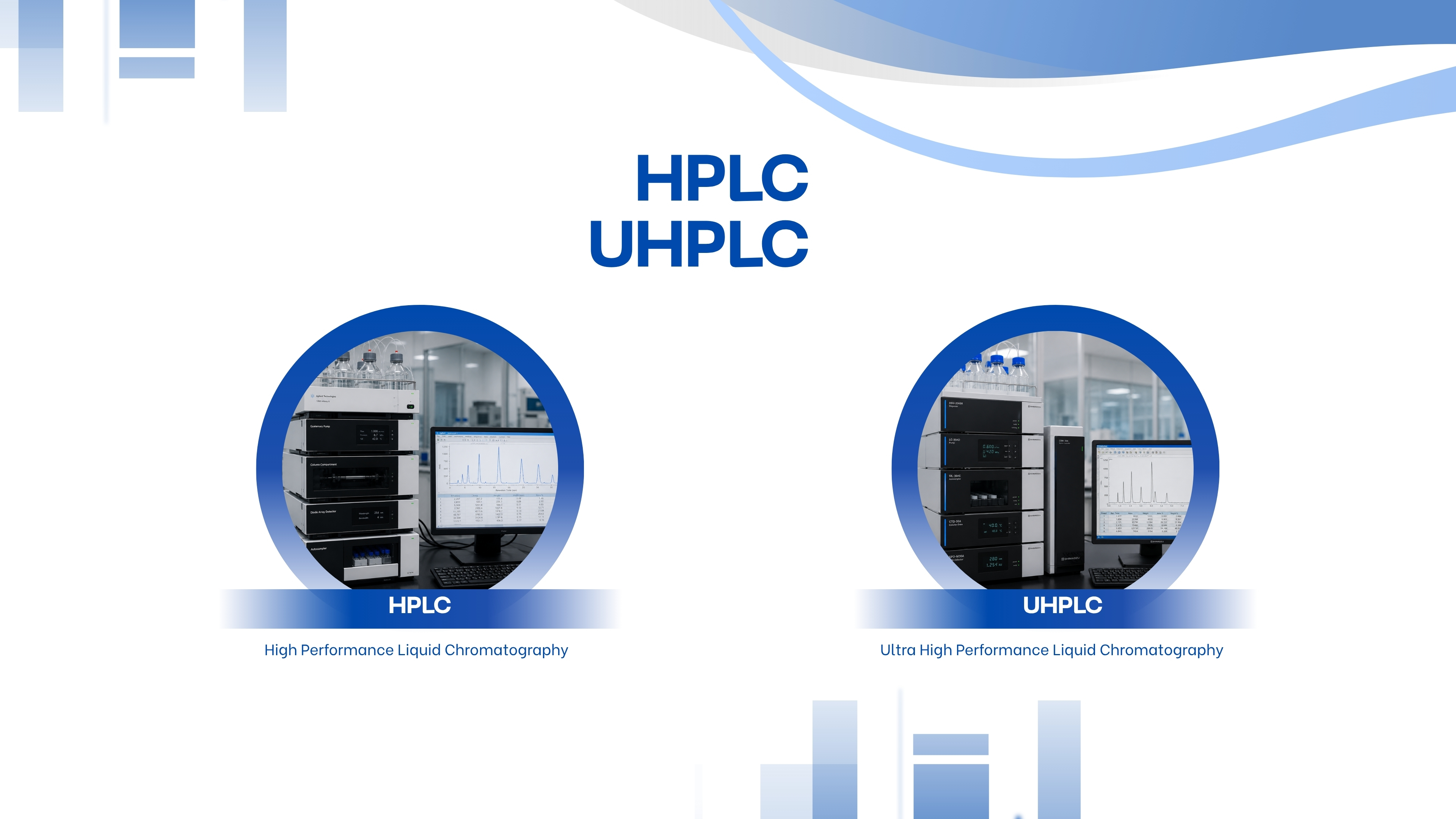

HPLC와 UHPLC의 이해

현대 분석실의 핵심 장비, 액체 크로마토그래피 시스템

분석실을 계획하거나 운영하는 사람이라면 반드시 이해해야 하는 장비가 있습니다.

바로 HPLC(High Performance Liquid Chromatography, 고성능 액체 크로마토그래피)와 UHPLC(Ultra High Performance Liquid Chromatography, 초고성능 액체 크로마토그래피)입니다.

오늘날 제약회사, 바이오 연구소, 식품 연구소, 환경 분석기관, 화장품 연구소, 반도체 소재 연구소 등 거의 모든 분석실에서 가장 많이 사용되는 장비를 꼽는다면 HPLC와 UHPLC가 빠지지 않습니다.

실제로 많은 연구소에서는 하루에도 수십 건에서 수백 건의 분석이 이루어지며, 제품의 품질을 확인하고, 신약의 불순물을 분석하고, 환경 오염물질을 측정하고, 식품의 안전성을 평가하는 과정에서 HPLC와 UHPLC가 핵심적인 역할을 수행하고 있습니다.

액체 크로마토그래피는 단순한 분석장비가 아닙니다. 연구소의 데이터 품질을 결정하고, 제품의 품질을 보증하며, 연구 결과의 신뢰성을 확보하는 매우 중요한 분석 플랫폼입니다.

HPLC란 무엇인가?

HPLC는 High Performance Liquid Chromatography의 약자로, 우리말로는 고성능 액체 크로마토그래피라고 부릅니다.

간단히 설명하면 액체 상태의 시료를 매우 정밀하게 분리하고 정량하는 분석장비입니다.

실험실에서 분석하는 대부분의 시료는 단일 성분이 아니라 여러 성분이 혼합된 상태입니다.

예를 들어 의약품 한 알 속에는 주성분뿐만 아니라 다양한 불순물이 존재할 수 있으며, 식품 속에는 비타민, 첨가물, 색소 등이 혼합되어 있습니다.

HPLC는 이러한 혼합물 속 각각의 성분을 분리하여 정량적으로 측정할 수 있도록 도와주는 장비입니다.

현재 전 세계적으로 가장 널리 사용되는 분석기기 중 하나이며, 제약 산업에서는 품질관리(QC)와 품질보증(QA)의 핵심 장비로 평가받고 있습니다.

HPLC의 분석 원리

HPLC의 원리는 생각보다 단순합니다.

시료를 액체 이동상(Mobile Phase)에 녹여 고압으로 컬럼(Column) 내부에 흘려보내면, 시료를 구성하는 각각의 성분은 컬럼 충전제(Stationary Phase)와 상호작용하는 정도가 다르기 때문에 서로 다른 속도로 이동하게 됩니다.

어떤 성분은 컬럼 내부에 오래 머물고, 어떤 성분은 빠르게 통과합니다.

그 결과 각각의 성분이 서로 다른 시간에 검출기에 도달하게 되는데, 이를 머무름 시간(Retention Time)이라고 합니다.

분석자는 이 머무름 시간과 피크 면적(Peak Area)을 이용하여 물질의 종류와 함량을 확인할 수 있습니다.

쉽게 말하면 HPLC는 복잡하게 섞여 있는 성분들을 하나씩 줄 세워서 분석하는 장비라고 이해할 수 있습니다.

HPLC는 어떤 구성으로 이루어져 있을까?

HPLC는 여러 장치가 유기적으로 연결되어 하나의 시스템을 구성합니다.

먼저 이동상을 저장하는 Solvent Reservoir가 있으며, 이동상 내부의 기포를 제거하는 Degasser가 설치됩니다.

그 다음 고압으로 이동상을 공급하는 Pump가 있으며, 시료를 자동으로 주입하는 Autosampler가 위치합니다.

분리가 일어나는 핵심 장치는 Column이며, 컬럼의 온도를 일정하게 유지하기 위한 Column Oven이 설치됩니다.

마지막으로 분리된 성분을 검출하는 Detector와 데이터를 처리하는 CDS(Chromatography Data System)가 연결됩니다.

이러한 모든 장치가 안정적으로 동작해야만 정확하고 재현성 있는 데이터를 얻을 수 있습니다.

HPLC의 핵심은 컬럼(Column)이다

많은 사람들이 HPLC의 핵심을 검출기라고 생각하지만 실제로 가장 중요한 부품은 컬럼입니다.

컬럼은 HPLC의 심장이라고 불릴 정도로 중요합니다.

어떤 컬럼을 사용하느냐에 따라 분리 성능이 완전히 달라질 수 있습니다.

대표적으로 사용되는 컬럼은 다음과 같습니다.

C18 Column
C8 Column
Phenyl Column
Amino Column
HILIC Column
Ion Exchange Column

특히 제약, 바이오, 식품 분석에서는 C18 컬럼이 가장 널리 사용됩니다.

=====================================================================

C18 컬럼(Column)이란?
HPLC에서 가장 널리 사용되는 표준 컬럼

C18 컬럼은 HPLC(고성능 액체 크로마토그래피)에서 가장 많이 사용되는 컬럼으로, 제약·바이오·식품·환경·화장품 등 다양한 산업 분야의 분석에 활용되고 있습니다.

정식 명칭은 ODS(Octadecylsilane) Column이며, 실리카(Silica) 입자 표면에 탄소 18개가 연결된 긴 탄화수소 사슬(C18)을 화학적으로 결합시켜 만든 컬럼입니다.

C18 컬럼의 분석 원리

C18 컬럼은 대표적인 역상 크로마토그래피(Reversed Phase Chromatography) 방식의 컬럼입니다.

컬럼 내부의 고정상은 비극성(Non-Polar) 특성을 가지며, 이동상은 물(Water), 메탄올(Methanol), 아세토니트릴(Acetonitrile)과 같은 극성 용매를 사용합니다.

분석 과정에서 비극성 성분은 C18 사슬과 강하게 상호작용하여 컬럼 내부에 오래 머물게 되고, 극성 성분은 상대적으로 빠르게 이동하게 됩니다.

이러한 차이에 의해 혼합물 속 여러 성분이 분리되며, 각각의 성분은 서로 다른 머무름 시간(Retention Time)으로 검출됩니다.

왜 C18 컬럼이 가장 많이 사용될까?

C18 컬럼이 가장 널리 사용되는 이유는 뛰어난 범용성 때문입니다.

다양한 유기화합물에 적용할 수 있으며, 재현성과 안정성이 우수하여 대부분의 HPLC 분석법 개발 시 가장 먼저 검토되는 컬럼입니다.

특히 다음과 같은 분석에 폭넓게 사용됩니다.

의약품 및 불순물 분석
식품첨가물 분석
비타민 분석
카페인 분석
농약 분석
환경오염물질 분석
화장품 원료 분석
펩타이드 및 생체물질 분석

주요 규격

일반적으로 사용되는 C18 컬럼 규격은 다음과 같습니다.

150 mm × 4.6 mm (가장 일반적)
250 mm × 4.6 mm (고분리 분석)
100 mm × 2.1 mm (UHPLC)
50 mm × 2.1 mm (고속 분석)

입자 크기는 보통 5 μm, 3 μm, 1.7 μm가 사용되며, 입자가 작을수록 분리능은 향상되지만 시스템 압력은 증가합니다.

컬럼 관리의 중요성

HPLC 분석의 품질은 컬럼 상태에 의해 크게 좌우됩니다.

좋은 데이터를 얻기 위해서는 다음 사항을 반드시 관리해야 합니다.

이동상 필터링 (0.22 μm 또는 0.45 μm)
시료 전처리 및 여과
사용 후 컬럼 세척(Flush)
적정 pH 범위 유지
압력 변화 모니터링
제조사 권장 조건에 따른 보관

특히 여과되지 않은 시료 주입과 염(Salt) 침전은 컬럼 수명을 단축시키는 대표적인 원인입니다.

=====================================================================

검출기(Detector)의 종류와 역할

컬럼에서 분리된 성분은 검출기를 통해 측정됩니다.

가장 일반적으로 사용되는 검출기는 UV Detector입니다.

많은 유기화합물이 자외선을 흡수하기 때문에 제약, 식품, 환경 분야에서 폭넓게 활용됩니다.

PDA Detector는 여러 파장을 동시에 측정할 수 있어 Peak Purity 확인에 유리하며, 연구개발 분야에서 많이 사용됩니다.

Fluorescence Detector는 매우 높은 감도를 제공하여 비타민, 단백질, 생체물질 분석에 적합합니다.

Refractive Index Detector는 당류나 고분자 분석에 활용되며, UV 흡수 특성이 없는 물질 분석에 유용합니다.

최근에는 질량분석기(Mass Spectrometer)와 결합한 LC-MS/MS 시스템이 널리 사용되고 있습니다.

LC-MS/MS는 극미량 수준의 분석이 가능하며 신약개발, 바이오의약품 연구, 환경 분석 분야에서 필수 장비로 자리 잡고 있습니다.

HPLC가 활용되는 분야

HPLC는 분석이 필요한 거의 모든 산업 분야에서 활용됩니다.

제약 산업에서는 원료의약품, 완제의약품, 불순물 분석, 안정성 시험에 사용됩니다.

바이오 산업에서는 단백질, 펩타이드, 세포배양액 분석에 활용됩니다.

식품 산업에서는 비타민, 카페인, 보존료, 식품첨가물 분석에 사용됩니다.

환경 분야에서는 수질 오염물질, 농약, 유해화학물질 분석에 활용됩니다.

화장품 산업에서는 기능성 성분 분석과 품질관리에 사용되며, 반도체 및 소재 산업에서는 고순도 화학물질 분석에 활용됩니다.

UHPLC는 무엇이 다른가?

최근 분석실에서 가장 빠르게 증가하고 있는 장비가 UHPLC입니다.

UHPLC는 Ultra High Performance Liquid Chromatography의 약자로 HPLC의 발전형 시스템입니다.

기본 원리는 HPLC와 동일하지만 훨씬 높은 압력과 더 작은 입자의 컬럼을 사용합니다.

HPLC가 약 400bar 수준의 압력에서 운전된다면 UHPLC는 최대 1,300bar 이상의 압력에서도 운전이 가능합니다.

또한 컬럼 충전제의 입자 크기도 1.7μm 이하로 매우 작습니다.

이러한 차이로 인해 UHPLC는 기존 HPLC보다 훨씬 빠르고 정밀한 분석이 가능합니다.

왜 많은 연구소가 UHPLC를 선택하는가?

분석실 운영에서 가장 중요한 것은 정확성과 생산성입니다.

UHPLC는 두 가지를 모두 만족시킵니다.

동일한 분석을 수행하더라도 HPLC 대비 2~5배 빠른 분석이 가능하며, 분리능 또한 크게 향상됩니다.

특히 복잡한 혼합물 속 미량 불순물을 분석해야 하는 제약 산업에서는 UHPLC의 장점이 매우 큽니다.

또한 분석 시간이 짧아지면서 이동상 사용량도 감소합니다.

이는 단순히 용매 비용 절감뿐 아니라 폐용매 처리 비용 감소와 ESG 측면의 지속가능성 향상 효과까지 기대할 수 있습니다.

HPLC와 UHPLC 중 무엇을 선택해야 할까?

많은 고객들이 장비 도입 시 HPLC와 UHPLC 중 어떤 장비를 선택해야 하는지 문의합니다.

정답은 연구 목적에 따라 달라집니다.

품질관리 분석이 주 업무이고 기존 시험법을 사용하는 경우에는 HPLC가 여전히 경제적이고 효율적인 선택이 될 수 있습니다.

반면 분석량이 많고, 빠른 처리 속도가 필요하며, 미량 불순물 분석과 고분리능 분석이 필요한 경우에는 UHPLC가 훨씬 유리합니다.

특히 최근 GMP 연구소, 제약 QC 실험실, CRO 기관, 바이오 연구소에서는 신규 구축 시 UHPLC를 우선적으로 고려하는 사례가 증가하고 있습니다.

실험실 구축 시 반드시 고려해야 할 사항

많은 사람들이 HPLC나 UHPLC를 단순히 장비만 구매하면 된다고 생각하지만 실제로는 그렇지 않습니다.

분석장비의 성능은 실험실 환경에 의해 크게 영향을 받습니다.

적정 온도와 습도 유지, 안정적인 전원 공급, 고품질 접지, 진동 최소화, 이동상 보관 환경, 폐용매 처리 시스템, 데이터 서버 구축까지 함께 검토해야 합니다.

특히 제약 GMP 실험실에서는 UPS, 네트워크형 CDS 시스템, 데이터 무결성(Data Integrity) 요구사항까지 고려해야 합니다.

HPLC는 지난 수십 년 동안 전 세계 분석실의 표준 장비로 자리 잡아 왔으며, 앞으로도 가장 중요한 분석 플랫폼 중 하나로 활용될 것입니다.

UHPLC는 이러한 HPLC의 한계를 극복하여 더욱 빠르고 정밀한 분석을 가능하게 한 차세대 기술입니다.

그러나 중요한 것은 장비 자체가 아닙니다.

장비가 설치되는 공간, 전기와 유틸리티 환경, 유지관리 체계, 데이터 관리 시스템이 함께 설계되어야 비로소 장비의 성능을 100% 활용할 수 있습니다.

LQS는 단순한 장비 설치를 넘어 분석실 설계, 장비 배치, 전기 및 UPS 설계, 용매 보관, 폐액 처리, 네트워크 구축, 유지관리 동선까지 고려한 최적의 분석실 구축 솔루션을 제공합니다.

좋은 분석 결과는 좋은 장비에서 시작되지만, 최고의 분석 결과는 잘 설계된 실험실에서 완성됩니다.
