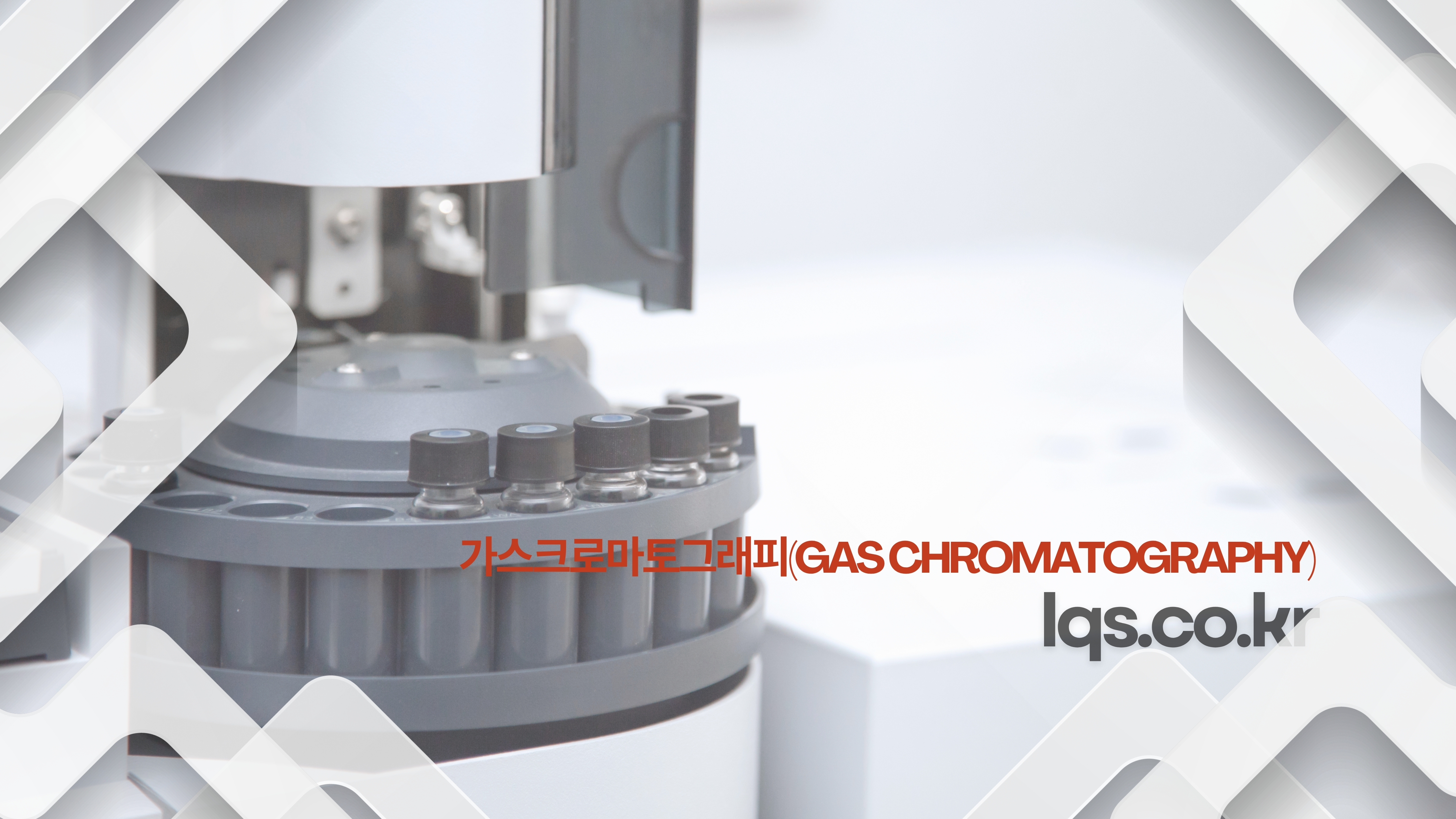

현대 분석실의 핵심 장비, 가스크로마토그래피(Gas Chromatography) 시스템
좋은 분석 결과는 좋은 장비가 아니라 좋은 분석 환경에서 시작됩니다
실험실 구축 프로젝트를 진행하다 보면 고객들로부터 자주 듣는 질문이 있습니다.
"GC는 꼭 필요한 장비인가요?"
"GC-FID와 GC-MS는 무엇이 다른가요?"
"분석실에 GC를 설치하려는데 무엇을 준비해야 하나요?"
사실 이러한 질문은 단순히 장비를 구매하는 차원의 이야기가 아닙니다.
GC(Gas Chromatography, 가스크로마토그래피)는 수십 년 동안 전 세계 분석실에서 가장 신뢰받는 분석기기 중 하나로 사용되어 왔으며, 현재도 제약, 바이오, 식품, 화학, 환경, 반도체, 자동차 소재 산업에 이르기까지 매우 폭넓게 활용되고 있습니다.
특히 휘발성 유기화합물(VOCs), 잔류용매, 향료 성분, 환경오염물질, 석유화학 제품 등을 분석하는 분야에서는 GC가 사실상 표준 장비로 자리 잡고 있습니다.
저는 종종 고객들에게 이런 말씀을 드립니다.
"분석실에 HPLC가 액체 성분을 분석하는 핵심 장비라면, GC는 휘발성 물질을 분석하는 가장 강력한 무기입니다."
GC란 무엇인가?
GC는 Gas Chromatography, 즉 가스크로마토그래피입니다.
이름 그대로 기체를 이용하여 물질을 분리하고 분석하는 장비입니다.
쉽게 이야기하면 여러 성분이 섞여 있는 혼합물을 각각의 성분으로 분리하여 정량하고 정성하는 분석기기입니다.
예를 들어 보겠습니다.
제약회사가 의약품을 생산하면 제조 과정에서 다양한 유기용매가 사용됩니다.
에탄올
메탄올
아세톤
아세토니트릴
헥산
등이 대표적입니다.
제품 생산이 끝난 후에는 이러한 용매가 기준 이하로 제거되어야 합니다.
그렇지 않으면 인체에 유해할 수 있기 때문입니다.
이때 사용되는 대표적인 분석 장비가 바로 GC입니다.
또한 자동차 내장재에서 발생하는 냄새 물질이나 새 차 증후군의 원인이 되는 VOC 분석 역시 대부분 GC를 이용합니다.
즉 GC는 제품 속에 숨어 있는 눈에 보이지 않는 성분을 찾아내는 분석 장비라고 이해하시면 됩니다.
왜 GC가 중요한가?
분석 장비의 목적은 단순히 숫자를 얻는 것이 아닙니다.
분석 결과를 통해 제품의 품질을 보증하고 연구 결과의 신뢰성을 확보하는 것입니다.
예를 들어
반도체 소재에 극미량 유기 오염물이 존재한다면 생산 수율에 영향을 줄 수 있습니다.
의약품에 잔류용매가 남아 있다면 환자 안전에 영향을 줄 수 있습니다.
식품에 허용 기준 이상의 향료 성분이 존재한다면 품질 문제가 발생할 수 있습니다.
환경 시료에 VOC가 검출된다면 환경 규제 대응이 필요할 수 있습니다.
결국 GC는 단순한 분석장비가 아니라 제품 품질과 기업의 신뢰성을 지켜주는 장비입니다.
GC의 진짜 핵심은 컬럼(Column)이다
많은 사람들이 GC를 처음 보면 검출기가 가장 중요하다고 생각합니다.
하지만 실제 분석전문가들은 이렇게 이야기합니다.
"GC의 성능은 컬럼이 결정한다."
컬럼은 GC 내부에서 분리가 이루어지는 공간입니다.
길이는 보통 30m, 60m, 100m까지 사용되며 내경은 0.25mm 정도에 불과합니다.
머리카락보다 얇은 관 안에서 수십 가지 성분이 각각 다른 속도로 이동하며 분리됩니다.
컬럼 선택이 잘못되면 아무리 비싼 GC를 사용하더라도 원하는 결과를 얻기 어렵습니다.
그래서 분석법 개발 단계에서는 컬럼 선정이 가장 중요한 작업 중 하나입니다.
GC-FID와 GC-MS의 차이
고객들이 가장 많이 물어보는 질문입니다.
"GC-FID면 충분할까요?"
"GC-MS가 꼭 필요할까요?"
쉽게 설명하면
GC-FID는 얼마나 있는지를 알려주는 장비입니다.
GC-MS는 무엇인지와 얼마나 있는지를 동시에 알려주는 장비입니다.
예를 들어 크로마토그램에서 미지의 피크가 발견되었다고 가정해 보겠습니다.
FID는 피크가 있다는 사실만 알려줍니다.
하지만 MS는 해당 물질이 어떤 화합물인지까지 확인할 수 있습니다.
그래서 최근 연구개발 분야에서는 GC-MS가 표준 장비로 자리잡고 있습니다.
GC 분석실 구축 시 가장 많이 놓치는 부분
많은 연구소가 장비 선정에는 많은 시간을 투자합니다.
하지만 분석실 환경은 상대적으로 소홀히 하는 경우가 많습니다.
실제로 GC 성능에 영향을 주는 요소는 매우 많습니다.
고순도 가스 공급 시스템
자동 절체 장치
가스 누설 감지
실린더 보관실
배기 시스템
온도 안정성
습도 관리
UPS 전원
접지 시스템
데이터 서버
특히 GC-MS는 진공 시스템을 사용하기 때문에 장비 주변 온도 변화와 배기 조건에 매우 민감합니다.
장비 가격보다 설치 환경이 더 중요하다고 말씀드리는 이유가 여기에 있습니다.
미래의 GC 분석실
최근 분석실은 단순히 분석만 수행하는 공간에서 데이터 기반 의사결정을 지원하는 공간으로 변화하고 있습니다.
AI 기반 피크 분석
자동 샘플링 시스템
로봇 전처리 시스템
LIMS 연동
CDS 통합관리
전자기록 관리
등이 빠르게 도입되고 있습니다.
GC 역시 이러한 변화의 중심에 있습니다.
앞으로의 GC 분석실은 단순한 장비실이 아니라 디지털 분석 플랫폼으로 발전하게 될 것입니다.
GC는 단순한 분석장비가 아닙니다.
그것은 제품의 품질을 확인하고, 연구 결과의 신뢰성을 확보하며, 기업의 경쟁력을 지켜주는 핵심 분석 플랫폼입니다.
좋은 GC를 선택하는 것도 중요합니다.
그러나 더 중요한 것은 장비가 최고의 성능을 발휘할 수 있는 환경을 만드는 것입니다.
분석실 설계, 가스 공급 시스템, 전기 설계, 공조 환경, 데이터 관리 체계까지 함께 고려될 때 비로소 진정한 분석실이 완성됩니다.
좋은 분석 결과는 좋은 장비에서 시작될 수 있습니다.
GC를 사용하면서 연구원의 안전은 어떻게 지켜야 할까요?
좋은 분석 결과는 안전한 연구환경에서 시작됩니다
실험실을 설계하거나 분석실 컨설팅을 진행하다 보면 많은 연구원분들이 GC(Gas Chromatography)를 단순한 분석장비로 생각하는 경우가 있습니다.
실제로 GC는 분석실에서 가장 오랫동안 사용되어 온 대표적인 장비 중 하나입니다.
그래서 오히려 위험성을 간과하는 경우도 많습니다.
"매일 사용하는 장비니까 괜찮겠지."
"수년 동안 문제없이 사용했으니까 안전하겠지."
하지만 실험실에서 발생하는 사고의 상당수는 익숙함에서 시작됩니다.
저는 종종 연구소 관계자분들께 이런 말씀을 드립니다.
"GC의 가장 큰 위험은 장비가 아니라 익숙함입니다."
GC는 생각보다 많은 위험요소를 가지고 있습니다
많은 연구원들이 GC를 바라볼 때 컬럼, 검출기, 분석결과만 생각합니다.
하지만 실제로 GC 내부를 들여다보면 상당한 위험요소들이 존재합니다.
고온
고압가스
수소
유기용매
진공시스템
전기장치
배기시스템
등이 하나의 장비 안에 동시에 존재합니다.
다시 말해 GC는 작은 화학플랜트가 분석실 안에 설치되어 있는 것과 비슷합니다.
문제는 이러한 위험들이 대부분 눈에 보이지 않는다는 점입니다.
가장 많이 간과되는 위험은 수소(H₂)입니다
최근 GC에서는 Helium 가격 상승으로 인해 Carrier Gas를 Hydrogen으로 전환하는 사례가 증가하고 있습니다.
경제적인 측면에서는 매우 좋은 선택입니다.
하지만 안전 측면에서는 반드시 검토가 필요합니다.
수소는 매우 가볍습니다.
누출되면 빠르게 확산되지만 밀폐된 공간에서는 폭발 위험이 존재합니다.
실제로 해외 연구소에서는 GC 배관 연결부 누설로 인해 폭발 사고가 발생한 사례도 있습니다.
물론 정상적으로 설치되고 관리된다면 위험성은 매우 낮습니다.
하지만 중요한 것은 "관리"입니다.
그래서 저는 항상 권장합니다.
수소 사용 시에는
가스 누설 감지기
자동 차단 밸브
가스 캐비닛
정기적인 Leak Test
를 함께 운영해야 합니다.
좋은 연구소는 사고가 발생한 후 대응하는 곳이 아니라 사고가 발생하기 전에 예방하는 곳입니다.
연구원들이 가장 자주 겪는 위험은 의외로 화상이 많습니다
GC를 사용하는 연구원이라면 누구나 한 번쯤은 경험이 있습니다.
컬럼 교체를 위해 Oven Door를 열었는데 예상보다 뜨거웠던 경험.
Injector를 만졌다가 깜짝 놀랐던 경험.
Detector 부근에서 손을 데인 경험.
GC 내부 온도는 생각보다 높습니다.
Injector는 250~350℃
FID는 300~450℃
Column Oven은 40~350℃
이상으로 운전되는 경우도 많습니다.
특히 유지보수 시점이 위험합니다.
장비를 껐다고 바로 안전해지는 것이 아닙니다.
실제로 장비 내부는 상당 시간 동안 높은 온도를 유지합니다.
그래서 컬럼 교체나 소모품 교환 전에는 반드시 충분한 냉각 시간을 확보해야 합니다.
눈에 보이지 않는 유기용매 증기
GC는 분석 과정에서 다양한 유기용매를 사용합니다.
메탄올
아세톤
헥산
디클로로메탄
톨루엔
아세토니트릴
등이 대표적입니다.
분석량이 적기 때문에 위험하지 않다고 생각하는 경우가 많습니다.
그러나 분석실을 장기간 운영하다 보면 이야기가 달라집니다.
특히 Headspace GC나 GC-MS를 사용하는 연구실에서는 휘발성 유기화합물(VOCs)이 지속적으로 발생할 수 있습니다.
연구원은 냄새에 익숙해지지만 신체는 그렇지 않습니다.
두통
피로
집중력 저하
눈 자극
호흡기 자극
등은 장기간 노출 시 발생할 수 있는 대표적인 증상입니다.
그래서 GC 분석실은 반드시 적절한 환기와 국소배기 설비를 갖추어야 합니다.
GC-MS는 진공펌프 배기를 반드시 고려해야 합니다
많은 연구소에서 놓치는 부분이 있습니다.
바로 GC-MS 진공펌프입니다.
MS는 진공 상태를 유지하기 위해 진공펌프를 사용합니다.
문제는 이 펌프가 단순히 공기만 배출하는 것이 아니라는 점입니다.
분석 중 검출된 유기성분이 함께 배출될 수 있습니다.
그래서 선진 연구소에서는 진공펌프 배기를 외부로 연결하거나 전용 배기덕트를 사용하는 경우가 많습니다.
분석실 설계 단계에서 고려해야 하는 이유가 바로 여기에 있습니다.
연구원의 건강을 보호하는 것은 PPE가 아닙니다
많은 사람들이 안전이라고 하면 PPE부터 떠올립니다.
안전안경
장갑
실험복
마스크
물론 중요합니다.
하지만 PPE는 마지막 방어선입니다.
진짜 안전은 연구원이 PPE를 사용하지 않아도 위험에 노출되지 않도록 환경을 만드는 것입니다.
예를 들어
적절한 환기
안정적인 가스 공급
충분한 작업 공간
정리된 배관
누설 감지 시스템
비상 차단 장치
정기 교육
이러한 것들이 먼저 갖춰져야 합니다.
좋은 분석실은 연구원을 피곤하게 만들지 않습니다
GC를 사용하는 연구원들의 이야기를 들어보면 의외로 가장 큰 불만은 안전사고가 아닙니다.
"분석실이 너무 덥다."
"가스실이 멀다."
"실린더 교체가 힘들다."
"장비 뒤쪽 공간이 너무 좁다."
이러한 문제들이 더 많습니다.
결국 안전과 생산성은 연결되어 있습니다.
연구원이 불편하면 실수가 증가합니다.
실수가 증가하면 사고 위험도 높아집니다.
그래서 분석실 설계는 단순히 장비를 배치하는 작업이 아닙니다.
연구원이 가장 효율적이고 안전하게 일할 수 있는 환경을 만드는 과정입니다.
